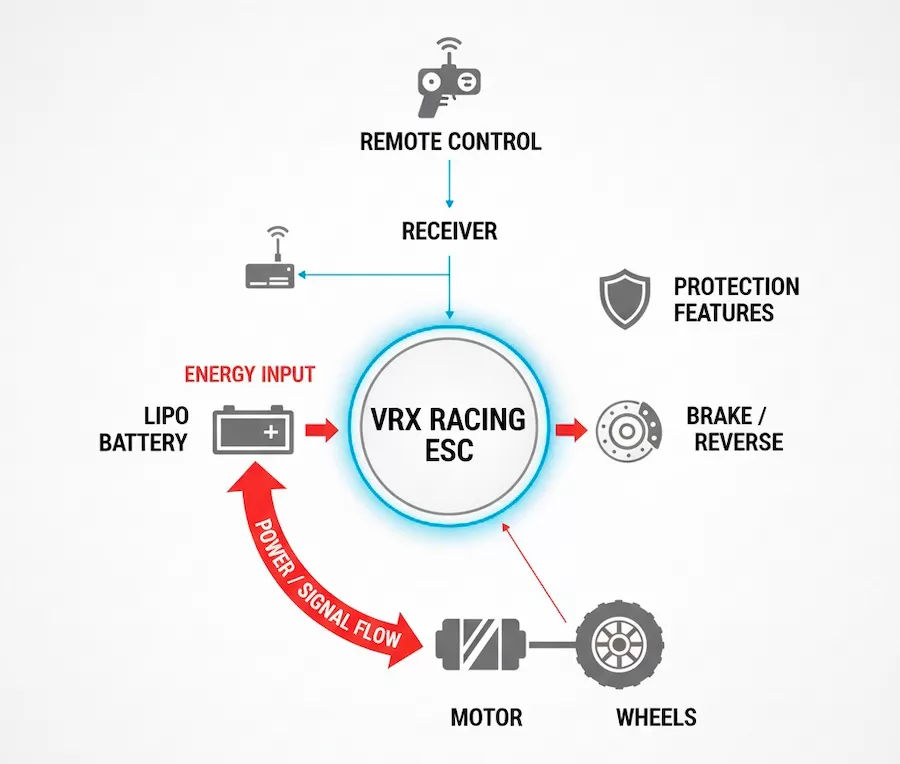

Электронный регулятор скорости (ESC)-это «мозг питания» и «электрический регулятор» вашего радиоуправляемого автомобиля. Это один из самых важных электронных компонентов в любом электромобиле RC, действующий как центральный концентратор, который соединяет и координирует приемник, аккумулятор, двигатель и сервопривод рулевого управления.
Но что он делает на самом деле? Давайте разберемся с основными функциями этого жизненно важного элемента оборудования.
Это самая фундаментальная и важная работа ESC.
Он слушает вас: ESC подключен к приемнику, постоянно слушая сигналы дроссельной заслонки, которые вы посылаете с триггера вашего передатчика.
Он управляет мощностью: в зависимости от того, как далеко вы нажимаете на спусковой крючок, ESC точно контролирует количество тока и напряжения, посылаемых на двигатель. Слегка потяните за него, и ESC подаст небольшой ток для медленного и плавного управления. Перейдите на полный газ, и он высвободит максимальную мощность для максимальной скорости.
Он управляет задним ходом: меняя направление тока, ESC командует двигателем вращаться назад, предоставляя вашему автомобилю функцию реверса.
ESC также является сложным преобразователем мощности. Как это сделать, зависит от типа вашего двигателя:
Для щеточные двигатели: это просто. ESC напрямую регулирует количество и направление мощности постоянного тока, посылаемой на два провода двигателя.
Для бесщеточных двигателей (современный стандарт): вот где происходит волшебство. Бесщеточный двигатель работает от трехфазного переменного тока, но ваша батарея питает постоянный ток. ESC содержит сложную схему, которая мгновенно преобразует питание постоянного тока батареи в трехфазное питание переменного тока. Затем он подает эту мощность на три провода двигателя в точной, высокочастотной последовательности, чтобы заставить его вращаться. Этот критический процесс известен как «коммутация».
Ваш приемник и сервопривод рулевого управления также нуждаются в электричестве, но они не могут справиться с высоким напряжением от вашей основной батареи. ESC решает эту проблему с помощью встроенной схемы BEC (Battery Eliminator Circuit).
BEC-это небольшой «понижающий» регулятор напряжения внутри ESC. Он снимает высокое напряжение с вашего основного LiPo или NiMH-блока и «понижает его» до безопасного, стабильного, более низкого напряжения (обычно 5-6 В или выше). Эта чистая мощность затем подается на ваш приемник и сервопривод рулевого управления, устраняя необходимость в отдельном аккумуляторном блоке приемника.
Это одна из самых важных функций безопасности любого современного ESC. Литий-полимерные (LiPo) батареи, которые являются стандартом для производительности RC, могут быть необратимо повреждены или даже стать угрозой безопасности, если они переразряжены.
Функция отключения низкого напряжения (LVC) ESC действует как опекун.
Он постоянно контролирует напряжение батареи.
Когда напряжение падает до заданного порога безопасности (например, 3,2 В на элемент), ESC автоматически снижает мощность или полностью отключает его.
Ваш автомобиль замедлится или остановится, но BEC будет продолжать питать сервопривод рулевого управления, чтобы вы могли вернуть автомобиль к себе. Это напряжение отключения почти всегда можно установить с помощью карты программирования ESC.
Вот где весело приходит для гонщиков и тюнеров. Высококачественные регуляторы скорости оснащены программируемыми функциями, которые позволяют точно настроить производительность вашего автомобиля, обычно с помощью программной карты или коробки:
Тормоз перетаскивания: величина «торможения двигателем», примененная в тот момент, когда вы отпустили дроссельную заслонку. Это важно для скалоботов.
Прочность тормоза: максимальная тормозная способность при ударе по тормозам.
Punch / Initial Start Power: контролирует, насколько «мягким» или «жестоким» автомобиль ускоряется с мертвой остановки.
Timing / Turbo: расширенные гоночные функции, которые регулируют синхронизацию двигателя для увеличения оборотов и максимальной скорости, особенно на длинных прямых.
Регистрация данных: некоторые высокопроизводительные регуляторы скорости могут записывать данные, такие как ток и температура, помогая вам проанализировать вашу настройку.
ESC делятся на две основные категории в зависимости от двигателя, которым они управляют.
1. Матовый ESC
Используется для управления щетками двигателей. Они относительно просты, недороги и обычно имеют два выходных провода, которые подключаются к двигателю.
2. Бесщеточный ESC
Используется для управления бесщеточными двигателями. Это основной стандарт в современном RC, предлагающий гораздо большую эффективность, мощность и время работы. У них есть три выходных провода, которые подключаются к двигателю.
Бесщеточные регуляторы скорости далее делятся на два критических типа:
Сенсорный бесщеточный ESC Сенсорная система имеет дополнительный сенсорный кабель, который соединяет ESC непосредственно с внутренними датчиками Холла двигателя. Это позволяет ESC всегда знать точное положение ротора двигателя.
Результат: невероятно плавная, точная и линейная подача мощности, особенно на очень низких скоростях. Там практически нет "cogging" (что заикание чувство от остановки). Лучше всего подходит для: ползания по скале, дрифта и серьезных гонок, где плавное управление дроссельной заслонкой на низкой скорости имеет решающее значение.
Бессенсорный бесщеточный ESC Этот тип не имеет сенсорного провода. Он оценивает положение ротора, обнаруживая «обратную ЭДС» (форму напряжения), генерируемого вращающимся двигателем.
Результат: эта система менее дорогая и очень надежная, но она может бороться на очень низких скоростях. Он может «заикаться» или слегка заикаться при запуске с мертвой остановки. Лучше всего подходит для: избиения, Monster Trucks и общего высокоскоростного вождения, где вы почти всегда на дроссельной заслонке.
ESC-это гораздо больше, чем просто переключатель включения/выключения. Это сложный мозг, который преобразует ваши команды в плавное ускорение, управляет здоровьем вашей батареи и питает всю электронику вашего автомобиля. Понимание разницы между щеточным, бесщеточным, сенсорным и бессенсорным поможет вам выбрать идеальную систему питания для вашего радиоуправляемого автомобиля.
