Ты уже на трассе. Ваши пальцы дергаются на передатчике, и ваш радиоуправляемый автомобиль мгновенно реагирует, вырезая идеальную линию через угол. Вы когда-нибудь задумывались, что переводит вашу абстрактную команду в это точное физическое рулевое действие?
Ответ лежит под оболочкой корпуса, в тихой, усердной работе сервопривода. Это больше, чем просто рулевой двигатель; это критическое звено между вами и вашим автомобилем-мост, который переводит ваши входы в реальность.
Давайте углубимся в мир сервоприводов и распаковать основные знания, которыми должен обладать каждый серьезный энтузиаст.
По сути, сервопривод представляет собой систему положения с замкнутым контуром. Его основная задача-быстро и точно двигаться под заданным углом и стойко удерживать эту позицию против силы.
Это принципиально отличается от стандартного приводного двигателя, который обеспечивает непрерывное вращение. Думайте о сервоприводе как о верном солдате: ваш передатчик отдает приказ: «Поверните направо на 30 градусов». Сервопривод привязывается к этому 30-градусному положению с максимальной скоростью и силой, сопротивляясь любому внешнему давлению, чтобы оставаться именно там, где было сказано.

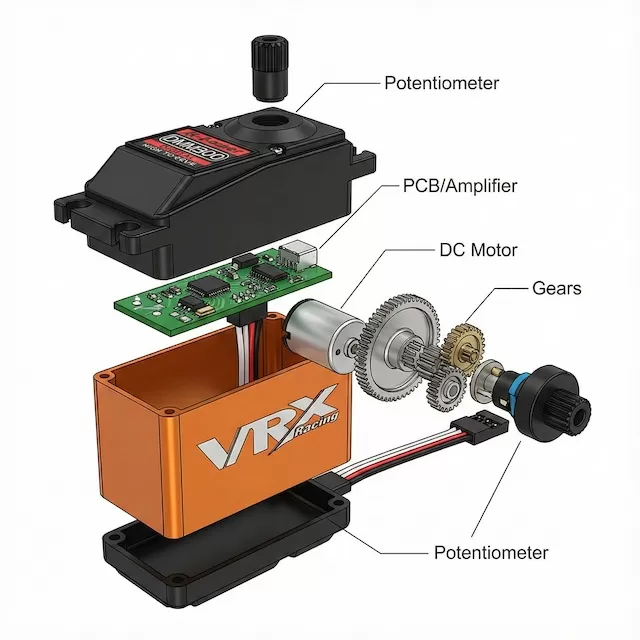

Чтобы понять производительность, вы должны заглянуть внутрь дела. Стандартный сервопривод состоит из:
Печатная плата/усилитель (мозг): ранее известная как плата управления, она получает сигнал ШИМ от приемника и декодирует положение цели.
Двигатель постоянного тока (сердце): обеспечивает необработанную мощность вращения.
Gear Train (The Muscle): преобразует высокие обороты и низкий крутящий момент двигателя в низкие обороты, высокий крутящий момент, необходимый для поворота колес.
Потенциометр (Senses): подключенный к выходному сплайну, он постоянно измеряет фактический угол и передает эту информацию обратно на печатную плату.
Выходной шлиц и звуковой сигнал: интерфейс, который подключается к рулевому рычагу, преобразуя вращательное движение в двухтактное действие.
Рабочий процесс: Команда → Мозг (печатная плата) → Сердце (двигатель) → Мышцы (шестерни) → Действие (рожок) → Обратная связь (потенциометр) → Коррекция. Этот цикл с замкнутым контуром происходит тысячи раз в секунду, обеспечивая точную точность.
Два критических параметра определяют характер сервопривода. Понимание компромисса является ключом к выбору правильного.
Измеряется в кг-см или унциях-дюйм.
Он определяет, может ли сервопривод поворачивать тяжелые, цепкие шины и удерживать свое положение через неровности.
Недостаточный крутящий момент приводит к вялому рулевому управлению, которое может даже не центрироваться должным образом в углу.
Измеряется в секундах на 60 градусов.
Он определяет задержку автомобиля в ответ на ваш ввод.
Более высокая скорость означает более непосредственное ощущение связи, что имеет решающее значение для шиканов и коррекции слайдов.
Гусеницы и монстр-траки: отдавайте предпочтение высоким крутящим моментом. Им нужно преодолевать массивное сопротивление местности и часто «фиксироваться» на месте.
Гонки по дорогам и дрифт: отдавайте приоритетное внимание высокой скорости. Миллисекунды определяют вашу линию в угол.
Багги и Трагги: Ищите баланс. Вам нужен быстрый отклик на поверхности с высоким сцеплением и достаточный крутящий момент для повторного вращения колес после посадки.
Аналоговые сервоприводы: работают на более низкой частоте (~ 50 Гц). Они могут ненадолго «отдыхать» между сигналами, что приводит к более медленному времени реакции и большей «мертвой полосе».
Цифровые сервоприводы: оснащены высокоскоростным микропроцессором (~ 300 Гц). Они постоянно следят за положением, неустанно отпуская корректирующие импульсы. Это обеспечивает более быстрый отклик, большую удерживающую способность и точное центрирование.
Вердикт: Для современного радиоуправляемого цифрового-это однозначный выбор.
Двигатели с сердечником: Традиционные роторы с тяжелым железным сердечником имеют высокую инерцию, что означает, что они запускаются и останавливаются медленнее.
Двигатели без сердечника: используйте структуру из полой проволочной сетки. Минимальная инерция приводит к взрывному ускорению и более высокой эффективности. Высококачественные сервоприводы для конкуренции почти исключительно используют технологию без сердечника (или бесщеточную).
Зубчатая передача диктует долговечность.
Пластиковые/нейлоновые шестерни: легкие и бесшумные. Предназначен для выхода из строя первым (полоса) во время аварии, действуя как «механический предохранитель» для спасения двигателя. Идеально подходит для RTR (Ready-to-Run) или легких дорожных автомобилей.
Металлические шестерни (сталь/титан): чрезвычайно прочные. Способен выдерживать огромные удары, но тяжелее и шумнее. Незаменим для монстр-траков и хлопушек.
Гибридные/композитные шестерни: выбор для многих сервоприводов среднего и высокого класса. Они используют металлические шестерни в местах с высоким напряжением (например, на конечном выходе) и пластик в других местах, чтобы сбалансировать вес, прочность и шум.
Стратегия выбора
Подберите сервопривод к вашему приложению. Скорость 0,05 с имеет значение для автомобиля с дрифтом 1/10, так же как крутящий момент 40 кг-см для грузовика-монстра масштаба 1/5.
Напряжение имеет значение: проверьте, поддерживает ли ваша система 6,0 В, 7,4 В или 8,4 В (HV). Производительность сильно зависит от напряжения.
Советы по установке
Zero Slop: используйте высококачественный сервопривод и обеспечьте надежную посадку.
Установите EPA (регулировка конечной точки): важно! Отрегулируйте передатчик, чтобы сервопривод не напрягал физические упоры рулевого управления. Это предотвращает перегрев и повреждение.
Техническая мудрость
Периодически проверяйте шестерни на износ и смазывайте их смазкой сервопривода.
Держите его чистым. Даже водонепроницаемые сервоприводы следует тщательно сушить после мокрых прогонов.
В мире RC мощность определяет, насколько быстро вы можете двигаться, но сервопривод определяет, насколько точно вы можете двигаться. Это может быть не так кричащий, как ревущий двигатель, но это основа связи водителя и автомобиля.
Обновление до сервопривода высшего уровня часто является самой влиятельной модификацией для воспринимаемой производительности. Уважайте и поймите этого «невоспетого героя», потому что каждый идеальный угол, который вы вырежете,-это тихая, точная пятерка между вами и вашей машиной.
